外構や排水の図面を見ていると、「会所桝」「溜桝」「集水桝」といった言葉が並んでいることがあります。どれも地面に埋まった四角や丸の箱のことらしい、とは分かっても、何が違うのかまではなかなか説明できないものです。

現場の職人さんや設計者の間でも、地域や会社によって呼び方が少しずつ違い、同じ桝を別の名前で呼んでいることさえあります。だからこそ、それぞれの言葉が本来どんな役割の桝を指しているのかを知っておくと、打ち合わせや見積もりの内容がぐっと読みやすくなります。

この記事では、会所桝・溜桝・集水桝の3つに絞って、それぞれの役割と設置場所、見分け方を整理しました。汚水桝や雨水桝の基本については、排水桝の種類と役割まとめもあわせてご覧ください。

まずは3つの違いを一言で

細かい話に入る前に、3つの桝の違いをざっくりつかんでおきましょう。

・会所桝：排水管が合流したり曲がったりする場所に設ける、点検と掃除のための桝
・溜桝：底に泥やゴミを溜めるくぼみを設けた、主に雨水用の桝
・集水桝：地面や道路の雨水を集めて、排水管へ送り込むための桝

ポイントは、それぞれの名前が「何に注目した呼び方か」が違うことです。会所桝は「配管がどこで集まるか」、溜桝は「底の形」、集水桝は「水をどこから集めるか」に注目した名前と考えると、混乱しにくくなります。つまり、1つの桝が会所桝であり、同時に溜桝でもある、ということも起こりうるのです。

会所桝とは？配管の合流点・曲がり角に置く点検口

役割

会所桝の「会所」は、もともと人が集まる場所を意味する言葉です。排水の世界では、複数の排水管が集まる場所に置く桝を指します。

排水管は、まっすぐ伸びている部分よりも、合流したり向きを変えたりする部分で詰まりが起きやすくなります。そこで、こうした場所に桝を置いておけば、蓋を開けて中の様子を確かめたり、高圧洗浄のホースを入れて掃除したりできるわけです。要は、地中に埋まった排水管の「点検口」の役割を果たしているのが会所桝です。

設置する場所

会所桝が置かれるのは、主に次のような場所です。

・排水管の起点（建物から管が出てくる最初の地点）
・複数の排水管が合流する地点
・排水管の向きが変わる曲がり角
・管の太さや勾配が変わる地点
・まっすぐな管が長く続く場合の途中

東京都の排水設備の基準では、まっすぐな部分でも、管の太さの120倍を超えない範囲ごとに桝を設けることとされています。たとえば太さ100mmの管なら、12mを超えないうちに1つ、という計算です。

汚水と雨水で中の形が違う

汚水を流す会所桝では、底に「インバート」と呼ばれる半円形の溝を付けて、汚物が引っかからずスムーズに流れるようにします。一方、雨水用の会所桝では、底に土砂を溜めるくぼみを設けるのが一般的です。同じ会所桝でも、流すものによって中の構造が変わるということですね。

インバートの付いた桝については排水桝の種類とは？でも触れていますので、気になる方はご覧ください。

溜桝とは？泥やゴミを底に沈める桝

役割

溜桝は、桝の底を排水管の出口より深くして、泥や砂、落ち葉などを溜められるようにした桝です。このくぼみを「泥だめ」と呼びます。

雨水には、屋根や地面から流れてきた土砂やゴミが混ざっています。これがそのまま排水管に入っていくと、管の中に溜まって詰まりの原因になります。溜桝で一度水の勢いを落とし、重いものを底に沈めてから、上澄みの水だけを先へ流す。これが溜桝の基本的な仕組みです。

東京都の排水設備の基準では、雨水を流す桝には、出口の管の底から15cm以上の泥だめを設けることとされています。つまり、23区の住宅に設けられる一般的な雨水桝は、ほとんどが溜桝の構造を持っていることになります。

設置する場所

溜桝が活躍するのは、次のような場所です。

・雨どい（たて樋）の下
・庭や駐車場など、土砂が流れ込みやすい場所の排水口
・雨水の配管が合流する地点

定期的な掃除が欠かせない

溜桝は、泥やゴミを溜めることで配管を守る桝です。裏を返せば、溜まったものを取り除かなければ、いずれ泥だめがいっぱいになり、配管へ土砂が流れ出してしまいます。

年に1回から2回、特に梅雨や台風のシーズンの前に蓋を開けて、溜まった泥や落ち葉を取り除いておくと安心です。

集水桝とは？地面や道路の雨水を集める入口

役割

集水桝は、その名のとおり水を集めるための桝です。屋根から雨どいを通ってくる雨水ではなく、地面の上を流れる雨水を受け止めて、排水管へと送り込みます。

上部には、水を取り込むための格子状の蓋（グレーチング）が付いていることが多く、見た目で見分けやすいのが特徴です。

設置する場所

集水桝が置かれるのは、主に次のような場所です。

・駐車場や庭の、水が集まる低い場所
・建物のまわりの犬走りや、外構の通路
・敷地内の排水溝（U字溝など）の終点
・道路の端（側溝の途中や交差点の角など）

道路の端にある集水桝は、道路に降った雨水を受け止めるためのもので、道路の管理者が設置・管理しています。敷地内の集水桝とは、管理する人がまったく違う点に注意しましょう。

集水桝にも泥だめを設ける

集水桝にも、土砂を溜める泥だめを設けるのが一般的です。地面の上を流れてくる雨水には、屋根の雨水以上に砂や落ち葉が多く含まれるからです。その意味では、集水桝の多くは溜桝の役割も兼ねています。

見分け方と呼び方の注意点

ここまで見てきたように、3つの桝は名前の付け方の基準が違うため、きれいに分けられるものではありません。現場で桝を見分けるときは、次の点を確かめるとよいでしょう。

・蓋がグレーチング（格子状）か、ふさがった蓋か
・中を覗いたとき、底にインバートの溝があるか、泥だめのくぼみがあるか
・何本の配管がつながっているか

グレーチングの蓋なら集水桝、底にくぼみがあれば溜桝の構造、複数の管が集まっていれば会所桝の役割を持っている、と考えられます。

図面や見積書で呼び方がはっきりしないときは、遠慮なく業者に「これは何のための桝ですか」と聞いてみてください。それだけで、工事の中身がずっと分かりやすくなります。

桝の素材と大きさ

会所桝・溜桝・集水桝のいずれも、素材は大きく分けてコンクリート製と樹脂製があります。

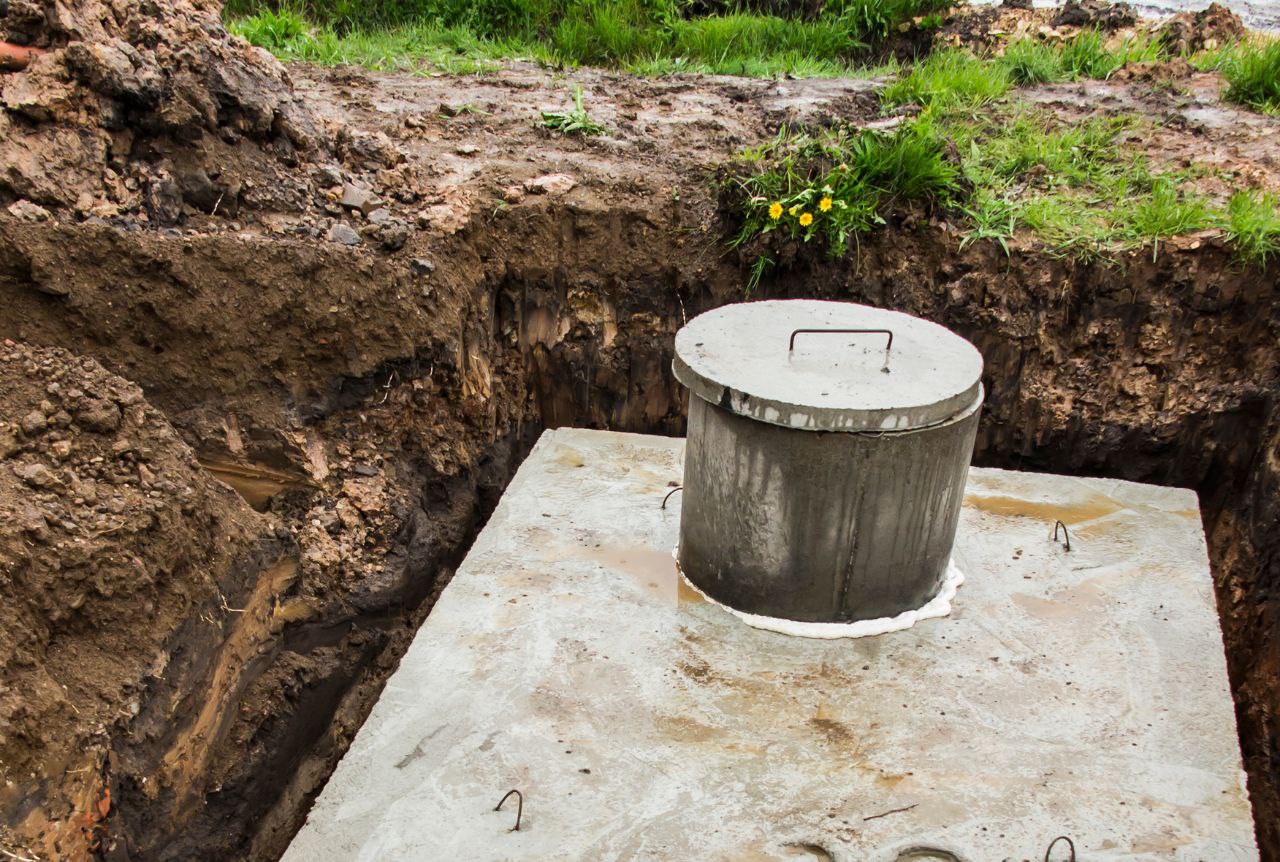

昔の住宅で多く見られるのは、コンクリートでつくられた四角い桝です。丈夫で大きなものもつくれますが、重くて施工に手間がかかり、つなぎ目から木の根が入り込むこともあります。

現在の住宅で主流になっているのは、塩ビなどの樹脂でつくられた丸い小口径の桝です。軽くて施工しやすく、配管とのつなぎ目から水が漏れにくいのが長所。内径は150mmから200mm程度のものがよく使われ、蓋の部分だけを地表に出して設置します。

集水桝のように、地面の雨水を広く受け止める桝や、車が上を通る場所の桝には、大きめのコンクリート製の桝や、車の重さに耐えられる蓋が選ばれます。駐車場の中に桝を設ける場合は、蓋の強さも確認しておきましょう。

よくあるトラブルと対処の考え方

桝のトラブルで多いのは、次のようなものです。

・泥だめがいっぱいになり、雨のたびに桝から水があふれる
・古いコンクリート桝のすき間から木の根が入り込み、配管をふさぐ
・桝のまわりの地面が沈み、蓋との間に段差ができる
・車の重みで蓋が割れる、ずれる

泥だめの詰まりであれば、掃除だけで元に戻ることがほとんどです。一方、木の根の侵入や地面の沈下は、桝そのものや配管を作り替えないと解決しないこともあります。蓋の破損は、つまずきや転倒の事故につながるので、見つけたら早めに交換しましょう。

桝の新設・交換にかかる費用の目安

桝の工事にかかる費用は、桝の大きさや素材、掘る深さ、まわりの舗装の状態によって変わります。一般的な目安は次のとおりです。

・会所桝（小口径の塩ビ桝）の新設・交換：1箇所あたり3万円から15万円程度
・溜桝（雨水桝）の交換：1箇所あたり3万円から15万円程度
・グレーチング付きの集水桝の新設：1箇所あたり5万円から25万円程度

※道路状況、上下水道本管の状況、お住まいのエリアの役所の方針、その他の理由により相場は変わる可能性があります。

コンクリートの土間を壊して戻す必要がある場合や、桝につながる配管も作り替える場合は、さらに費用がかかります。ここでの金額はあくまで目安なので、実際には現地を見たうえでの見積もりで確かめてください。

なお、23区で汚水の会所桝を新しく設けたり、配管ごと作り替えたりする場合は、排水設備の工事として東京都下水道局への届出が必要になり、東京都指定排水設備工事事業者が施工します。

よくある質問

Q. 会所桝の数を減らして費用を抑えられる？

桝の数を減らせば、その分の費用は下がります。ただ、基準で決められた場所の桝を省くと、届出の段階で直しを求められるうえ、将来詰まったときに掃除ができなくなります。必要な桝は省かず、配管のルートを工夫して桝の数を最小限にする、という考え方がおすすめです。

Q. 溜桝の掃除は自分でできる？

蓋が開けられる大きさの桝であれば、スコップや手袋を使ってご自身で泥をすくい取ることもできます。ただ、深い桝や汚水の桝は無理をせず、業者に依頼してください。

まとめ

会所桝は排水管の合流点や曲がり角に置く点検口、溜桝は底に泥だめを設けて土砂を沈める桝、集水桝は地面や道路の雨水を集める入口です。名前の付け方の基準が違うため、1つの桝が複数の役割を兼ねていることも珍しくありません。

呼び方にとらわれず、その桝が「どこにあって、何のために置かれているのか」に目を向けると、排水の仕組みが見えてきます。桝の交換や新設を考えるときは、配管全体の流れもあわせて確認しておきましょう。
